Slon雙立環脈動高梯度磁選機利用磁力、脈動體力和重力的綜合力場分選弱磁性礦石，具有富集比大、選礦效率高、選礦成本低、適應麵廣、設備作業率高、使用壽命長、易安裝和檢修工作量小的優點。

SLon磁選機結構見圖1和圖2，主要由脈動機構、激磁線圈、鐵軛、轉環和各種礦鬥、水鬥組成。用導磁不鏽鋼棒作磁介質。該機工作原理如下：

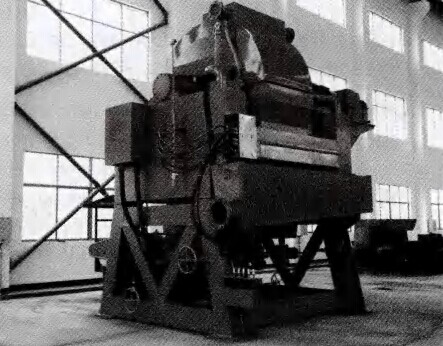

圖1 雙立環脈動高梯度磁選機

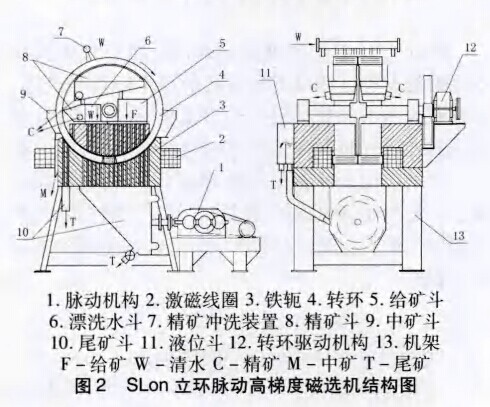

圖2 立環脈動高梯度磁選機結構圖

激磁線圈通以直流電，在分選區產生感應磁場，位於分選區的磁介質表麵產生高梯度磁場；轉環作順時針旋轉，將磁介質產生高梯度磁場；轉環作順時針旋轉，將磁介質不斷送入和運出分選區；礦漿從給礦鬥給入，進入位於轉環下部的分選區，礦漿中的磁性顆粒吸附在磁介質棒表麵上，被轉環帶至頂部無磁場區，被衝洗水衝入精礦鬥；非磁性顆粒在重力、脈動流體力的作用下穿過磁介質堆，流入尾礦鬥排走，實現與磁性顆粒的分離。

該機的轉環采用立式螺旋方式，對於每一組磁介質而言，衝洗磁性精礦的方向與給礦方向相反，粗顆粒不必穿過磁介質堆便可衝洗出來。該機的脈動機構驅動礦漿產生脈動，可使位於分選區磁介質堆中的礦粒群保持鬆散狀態，使磁性礦粒更容易被捕獲，使非磁性礦粒忙穿過磁介質堆到尾礦中去。

顯然，反衝精礦和礦漿脈動可防止磁介質堵塞；及動分選可提高磁性精礦的質量。這些措施保證了該機具有較大的富集比、較高的分選效率和較強的適應能力。

SLon磁選機的激磁線圈的冷卻方式采用水內冷，主要優點為：

1、節電

水的比熱大（4.19J/g.℃），變壓器油的比熱為2.05J/g.℃，在相同激磁功率和相同冷卻液流量時，水冷線圈的溫升比油冷線圈的溫升低得多，例如水溫升到20℃，則油溫升為40℃。

銅導線或鋼骨合金導線的電阻率隨溫度升高而升高，因此水冷線圈有電阻低、節電的優點（P=RI2）。

2、散熱效率高

激磁線圈采用空心鋼管繞製，水內冷散熱，冷卻水直接巾著銅管內壁運動，散熱效率高，水的溫度和導體的溫度基本一致。而油冷線圈冷卻油和導體之間有絕緣層，導體產生的熱量要穿過絕緣層才能到油裏去，導線的溫度要比油溫高得多，因此油冷線周散熱效率低。

3、水內冷是一種先進的冷卻試，國內外大型發電機的勵磁線圈大部分都是采用水冷。

4、水內冷一種是先進的冷卻方式，萬一管路元件漏水，不會汙染環境。而油冷線圈一旦管路元件漏油，則會汙染環境。

SLon磁選機現有3000台在工業上應用，每年線圈的返修率不到百分之一。如果用戶能按使用手冊要求供水（普通生活用水標準），則線圈可做到長期不堵塞。

5、水內冷線圈安全可靠。

6、水內冷更經濟

水的購買成本比油低，冷卻水可以循環使用，基本上不耗水。例如鞍鋼地區200多台SLon磁選機及攀枝花地區300多台SLon磁選機，絕大多數都做到了冷卻水循環利用。

7、水內冷線圈節約占地麵積

SLon磁選機冷卻係統不與操作人員爭位置，更有利於操作人員觀察和操作設備，易於打掃衛生和設備維護。

8、水內冷線圈可獲得更高的磁場強度。

由於水內冷冷卻效率高，與油冷線圈比較，水內冷激磁線圈可獲得較高的磁場強度，在高場強下運轉更加穩定可靠。從而可獲得較高的選礦回收率。
