貴港新民（mín）礦區以銅銀為（wéi）主，伴生金、礦的多（duō）金屬礦，礦體產於天平山（shān）閃長岩體南部接觸帶，礦體受控於（yú）接觸帶中一近東西向的構造破碎帶，礦體呈簡狀體產出（chū），向南東側伏，礦石類型有氧化礦石-混合礦石及原生硫化礦兩類。礦石礦物成分（fèn）以褐鐵礦、黃鐵礦為主，次為黃銅（tóng）礦、毒砂、方鉛、閃鋅礦（kuàng）、自然（rán）銀、自然（rán）金等。脈石礦物主（zhǔ）要為石英、透輝石等。礦石構造有塊狀構造，脈狀、細脈狀和網脈狀結構，條帶（dài）狀構造等（děng）。在（zài）硫化礦中，主要金（jīn）屬礦物黃銅礦主要以形粒狀浸染在閃鋅礦中，嵌布在（zài）脈石中也常見到，大多數沿黃鐵礦的裂隙分布，與黃鐵礦墨守成（chéng）規體（tǐ）產出，有的被銅蘭交代包裹，黃銅礦除與（yǔ）銅蘭、閃鋅礦呈較（jiào）複雜的緊切共生處外，與其它礦物（wù）關係簡單。銅蘭呈薄（báo）板包裹黃銅礦、閃鋅礦，有沿（yán）黃（huáng）鐵礦及脈石之間的裂隙充填，輝（huī）銀礦呈細（xì）粒（lì）狀及樹枝狀，嵌布（bù）在脈石中。在氧化礦中，銅主要以結合氧化銅存在於褐鐵礦中，銀（yín）主要呈螺狀硫銀礦產出，其次（cì）為角銀礦；兩種礦物均成不均勻嵌布。為了合理開采貴港新民（mín）礦區的銅、銀礦，本文對礦石進行（háng）選礦試驗研究，製（zhì）定合理的選礦工藝流程。

1、主要礦物結構及其賦存狀態

1.1、主要礦（kuàng）物結構（gòu）

黃鐵礦（kuàng）：塊狀、粒（lì）狀集合（hé）體，半自形晶-它形晶交代殘（cán）餘結構，均產在脈石裂隙中，與褐鐵礦關係密切，並被（bèi）褐鐵（tiě）礦（kuàng）交代呈殘餘狀嵌布在褐（hè）鐵礦中（zhōng），有的黃鐵礦呈細（xì）小晶（jīng）體賦存於脈石中（zhōng）。黃鐵礦粒度是0.48~0.76mm。

褐鐵礦：它形晶，粒狀集合體分布，有溶蝕現象，交（jiāo）代銅蘭斑（bān）銅礦呈殘餘狀。

黃（huáng）銅礦：它形（xíng）晶粒（lì）狀（zhuàng）分布在脈（mò）石裂隙中，均被銅蘭、輝銅礦、斑（bān）銅礦沿周圍或邊緣井行交代呈反應邊狀嵌布，粒（lì）度（dù）為（wéi）0.01~0.13mm。

閃鋅礦：它形晶分布在裂隙中，有溶蝕現象，閃鋅礦分布在脈石與黃鐵礦接觸處。褐鐵礦沿閃鋅礦邊緣進行交代。

1.2、有用金屬物的賦存狀態

用重砂和光片鑒定見到的黃銅礦、閃鋅礦是微量的，金銀的單體尚未發（fā）現，後經挑單（dān）礦物，把樣品用手搓洗脫泥，在-10μ以下的細泥中，Ag、Cu的含量分（fèn）別是345g/t、0.43%。在褐鐵礦和黃鐵（tiě）礦單（dān）礦物中，Ag、Cu的含量是45g/t、0.75%，在黃鐵中Ag、Cu的含量是75g/t、0.1%。Bi、Pb、Zn在褐鐵礦中少量（liàng）至微量。說明Ag、Cu有用金屬均以極細粒的顆粒被粘土粘（zhān）結及（jí）被褐鐵礦、黃鐵礦所包裹，在一般顯微鏡下難以發現和鑒定（dìng）。

原礦中近（jìn）61.8%的是鐵礦物，有73%的Cu礦物在褐鐵中，所以（yǐ）Cu有用金屬礦物的選出是困難的，隻能富集（jí）在鐵精礦中。

2、采樣方法（fǎ）

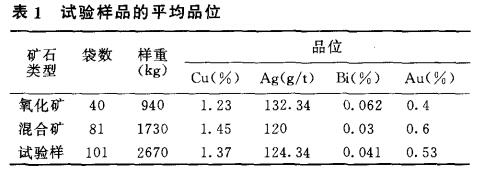

為了使采集的試驗樣品盡量接（jiē）近礦體平均品位，反複3次分別采集氧化礦和混（hún）合礦樣品進行的，然後結合氧化礦與混合礦的分布情況，確定以1:2的比例分別采（cǎi）集氧化礦（kuàng）石940kg，混合礦石1730kg。將采集的（de）礦樣分別攔勻後，再分別進行品位（wèi）分析，用重量加權方法計算試驗樣的（de）平均品位（wèi）。采集的（de）樣品數及試驗樣品的平均品位見表（biǎo）1。由於受采樣條件限製，無法在礦體中均勻布點采樣，使得所取樣品有一定的（de）局限性。兩種礦石合成試驗樣的主要元素Cu、Ag的平均（jun1）品位與重新圈定礦體計算的地質品位比較接近，偏差不大，采集（jí）的（de）樣品已經經有一定的代表性。

3、實驗結果（guǒ）

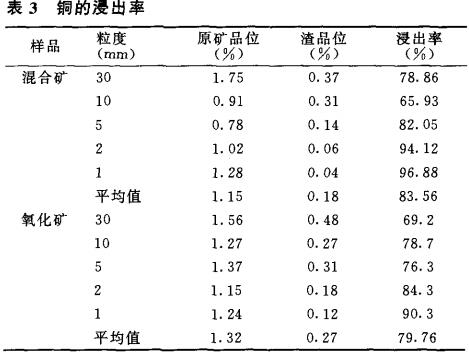

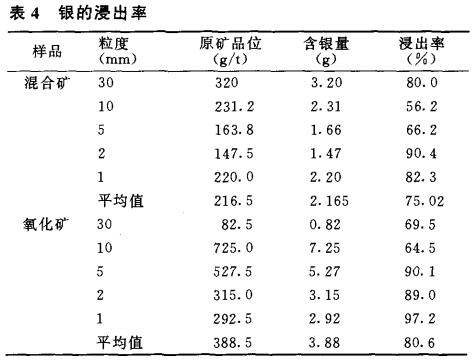

采用堆浸方法，將不同粒級的氧化礦和混合礦共計10個分別裝入試驗浸出柱（zhù）中，在礦樣（yàng）頂部鋪耐酸堿（jiǎn）濾布，濾（lǜ）出含有3%硫酸+1%硫脲的混合浸出液，均勻地（dì）滴在浸出柱上部，選定（dìng）氧化礦和混合礦各5個（gè）粒級，分別測定浸出液的銅、銀含量，計（jì）算浸出率（表3.4）。浸出液用鐵屬置換，得到銅的置換率（lǜ）可達到98%以上。混（hún）合礦（kuàng）中銅的回收率為83.56%×98%=81.88%，銀（yín）的回收率為75.02%×96%=72.01%；氧化礦中銅（tóng）的回收率為79.76%×98%=78.16%，銀的回收率為80.6%×96%=77.38%。

4、結論

（1）貴港新（xīn）民礦區混合（hé）礦中的銅（tóng）、銀采用堆浸回收工藝可以得到充分回收。銅的平均回收率為80.02%，銀的平均回收率為74.70%，可回收的銅和銀分別是：銅664.65t×80.02=531.85t，銀回收的目的。

（2）貴港新民礦區地表的（de）氧化礦-混合礦的銅、銀采（cǎi）用堆浸回收工藝開采。貴港（gǎng）新民礦區的地下原生礦建議采用浮選-水冶工藝開采。

相關設備：鉛鋅礦選礦設備、金礦選礦設（shè）備（bèi）、銅礦選礦設備。
