1、閃速磁化焙燒-磁選工藝（yì）

閃速磁化焙燒-磁選新工（gōng）藝已解決了該工藝用於處理難選複合氧化鐵礦石（shí）的關鍵技術問題。在許多以褐鐵礦（kuàng）、菱鐵礦（kuàng）等為主的複（fù）合氧化鐵礦選礦中，都獲得了良好的分選技術指標。

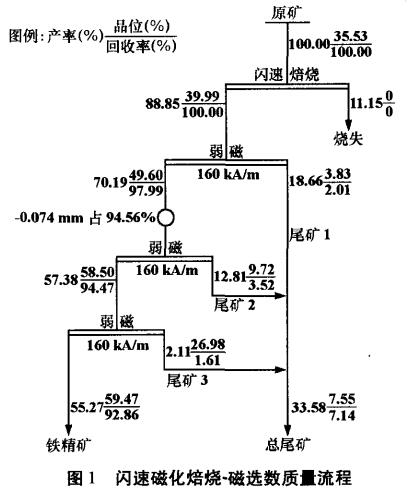

焙燒試驗在500kg/h的閃速磁化焙燒中試裝置上進（jìn）行，反應爐溫度控製在850~900℃左右，反應爐CO含量控製在2%~3%左（zuǒ）右，經過（guò）1h的連續試驗（yàn），每15min取（qǔ）一次焙燒礦（kuàng），焙燒礦經（jīng）磨（mó）礦至-0.075mm占94.56%（-0.045mm粒級（jí）占77.43%），控製磁場強度為160kA/m，在磁選管中進行焙燒產（chǎn）品檢查試驗，試驗結果說明，經閃速（sù）磁化焙燒後的包子鋪褐鐵礦，可得到較好的（de）選礦指標（biāo）。閃速磁化（huà）焙燒（shāo）-磁選流程試驗結（jié）果（guǒ）見圖1。

采用閃速磁化焙燒-磁選工藝可以（yǐ）獲得鐵精礦（kuàng）產率55.27%，鐵品位59.47%，鐵回收率（lǜ）92.86%的指標。

2、氯化離析-弱磁選工藝（yì）

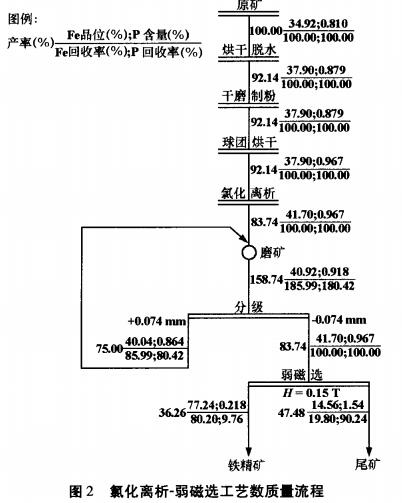

根據目前國內外難選鐵礦提鐵（tiě）降磷的工藝研究，由昆明晶石礦冶有限公（gōng）司申請的氯化離（lí）析-弱磁選工藝**，尤其針對高磷鐵礦石（shí）的選（xuǎn）礦極為有效。采用氯化離析-弱磁選工藝對包子鋪褐鐵礦進行了實驗（yàn）室探索實驗，試驗結果見圖2.采用氯化離析-弱磁選工藝可獲得（dé）鐵精礦產率36.26%，鐵品位77.24%，含P 0.22%，鐵回收率80.20%的指標。但（dàn）該工藝中（zhōng）氯化劑的回收（shōu）利用有待進（jìn）一（yī）步研究。且工（gōng）藝成本較高，還需研（yán）究解（jiě）決許多工程化的關鍵技術。

轉載請（qǐng）注（zhù）明來源：www.xhjxx.com
