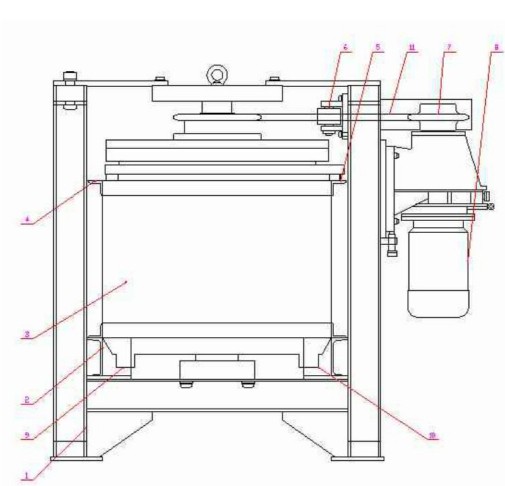

永磁高梯度磁選機加工完成後，永磁高梯度磁選機的整機如下圖所示。

永磁高梯度磁選機是針對弱磁性礦物分選而設計的強磁選設備，磁係采用了改進釹鐵硼永磁材料，平均磁能積大於320kJ/m3，剩餘感感應強度大於1.23T，磁係的背景磁場為0.65~0.75T，筒皮外附加具有高導磁率的圓柱形導磁不鏽鋼介質，平均磁感應場強可達1.0T。

設備采用鏈傳動，電機豎直方向放置，頂部使用連接板校緊，使整機結構緊湊合理。物料從給礦槽給入後，隨筒體一起轉動，磁性礦物被具有感應磁場強度的介質棒所吸引，在轉動過程中被攜帶至無磁區，非磁性礦粒直接被衝洗水衝下至尾礦區，所選用的導磁不鏽鋼介質，離開磁場區域後剩磁幾乎為零，從卸礦裝置中給入豎起方向的有壓衝洗水，使磁性顆粒脫落在精礦區內，既提高了精礦質量，又保證了精礦和尾礦能夠被順利卸礦。
