墊片作為壓力容器法蘭密封的核心部件，其選型直接影響設備的安全性與可靠性。設計人員常麵臨介質、溫度、壓力等多重因素的綜合考量，需在質量與成本間取得平衡。本文係統解析墊片材料的適用工況、選型原則及國際標準，為壓力容器製造提供專業參考。

一、墊片材料分類與基礎選型原則

墊片材料需根據介質腐蝕性、溫度壓力範圍及法蘭結構進行選擇。常用材料包括橡膠類、聚四氟乙烯（PTFE）、柔性石墨等，其適用邊界如下：

· 橡膠墊片：如丁腈橡膠（NBR）耐海水、110℃以下蒸汽；三元乙丙橡膠（EPDM）適用於濕氯氣、鹽酸等腐蝕環境。

· 石棉橡膠板：因環保限製，國際項目需謹慎使用。

· 增強柔性石墨：耐高溫（-240~650℃），適用於冷凍水或高溫工況。

· 聚四氟乙烯：耐強酸強堿，但需注意溫度與壓力限製。

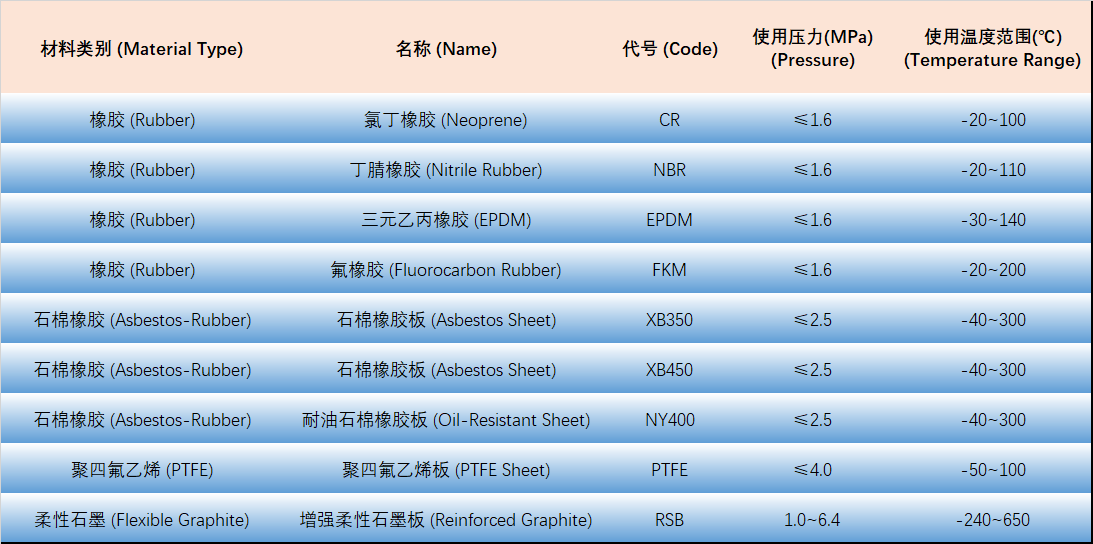

下表為常見墊片材料的工況範圍：

二、特殊工況下的選型要點

1. 高溫高壓環境：

o 氣體介質或高壓工況禁用無包邊高強石墨墊片；

o 溫度壓力波動場合需選用回彈性好的墊片（如波齒複合墊或帶環纏繞墊）。

2. 腐蝕性介質：

o 劇毒、強腐蝕介質禁用石棉橡膠墊片；

o 不鏽鋼法蘭用石墨墊片時，氯離子含量需≤50ppm。

3. 法蘭結構匹配：

o PN≤1.6MPa的法蘭若采用半金屬墊片，需搭配剛性結構（如帶頸對焊法蘭）。

三、聚四氟乙烯墊片的進階應用

PTFE墊片分為普通型（PTFE）、填充改性型（RPTFE）和膨脹型（ePTFE），其耐化學性優異，但需注意溫度壓力限值。例如：

· ePTFE墊片：適用溫度-200~260℃，耐氯化鈉、鹽酸等介質；

· 國際品牌對比：如GORE-TEX（耐溫315℃）、Garlock 3500係列（耐酸堿且符合FDA標準）等，為苛刻工況提供解決方案。

四、金屬齒形複合墊片的優勢與替代趨勢

金屬齒形複合墊片可在700℃、25MPa工況下保持密封穩定性，逐步替代纏繞墊片於高溫高壓場景（如加氫反應器、煉油換熱器）。其核心優勢包括：

· 抗徑向坍塌：避免纏繞墊片易散架、壓潰的問題；

· 適應熱循環：回彈性能優，長期密封可靠性高。

結語

墊片選型是壓力容器設計中的關鍵環節，需結合標準規範（如HG/T 20583）與實際工況進行綜合判斷。未來，高性能材料與智能化選型工具將進一步提升密封係統的安全性與經濟性。
