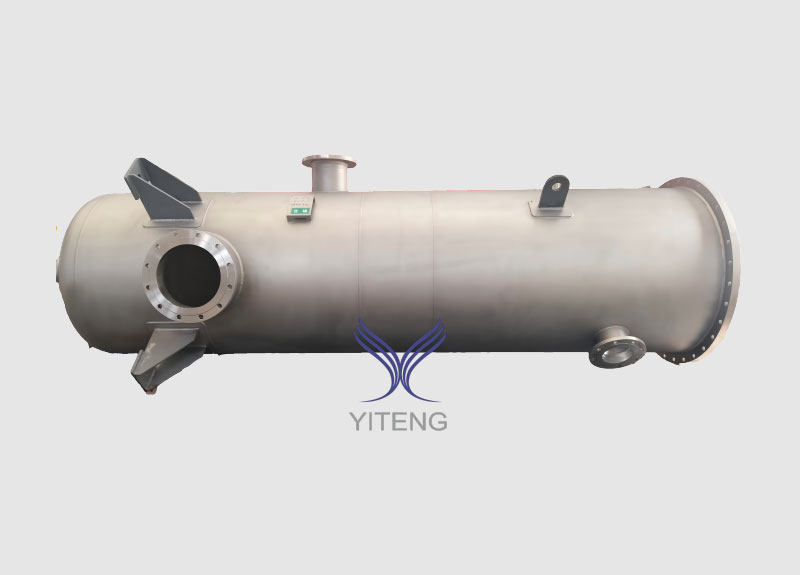

不鏽鋼儲罐技術參數

一、材質標準

1.主體材質：

• o 304/304L：通用型，耐弱腐蝕（硝酸、有機酸），適用溫度-196~400°C
• o 316/316L：含Mo（2.5%），耐氯離子腐蝕，適用食品/製藥行業
• o 321：含Ti，抗晶間腐蝕，適用高溫工況（≤800°C）
• o 雙相鋼2205：高強度、耐氯化物應力腐蝕，適用海洋環境

2.表麵處理：

• o 機械拋光：Ra≤0.4μm（鏡麵），適用於GMP潔淨要求
• o 電解拋光：Ra≤0.2μm，用於超高潔淨度場合
• o 噴砂處理：Ra=0.8~1.6μm，適用於工業環境

二、壓力等級

三、壁厚計算

1.公式依據（按ASME VIII Div.1）：

• 筒體壁厚 t = (P × R) / (S × E - 0.6P) + C
• o P：設計壓力（MPa）
• o R：內半徑
• o S：材料許用應力（如304L@150°C=129 MPa）
• o E：焊接接頭係數（0.85~1.0）
• o C：腐蝕餘量（0~3 mm）

2.典型壁厚參考（立式儲罐）：

四、功能配置

1. 傳熱結構：

• o 夾套類型：半管夾套（耐壓≤2.5 MPa）、全夾套（耐壓≤0.6 MPa）
• o 盤管類型：內置螺旋盤管（換熱麵積0.5~50 m²）

2. 攪拌係統：

• o 頂入式攪拌
• o 側攪拌：用於高粘度物料（粘度≤50,000 cP）

3. 儀表接口：

• o 液位計：雷達式（精度±1mm）、磁翻板（可視範圍）
• o 溫度探頭：PT100（精度±0.1°C）
• o 呼吸閥：壓力設定範圍-0.5~+1.5 kPa

五、特殊設計選項

1.衛生級設計（3-A/BPE標準）:

1. o 內部轉角R≥10mm，無死角設計
2. o 快開人孔（DN400~500），CIP/SIP功能

2.防腐增強:

1. o 內襯PTFE/噴塗Halar（耐強酸）
2. o 陰極保護（用於海水儲罐）

3.保溫結構:

1. o 聚氨酯發泡（厚度50~100mm），不鏽鋼外保護層

六、質量控製

1.無損檢測：

1. o 射線檢測（RT）：對接焊縫100%檢測
2. o 滲透檢測（PT）：所有表麵焊縫檢測

2.證書認證：

1. o 材料證書：EN 10204 3.1
2. o 壓力容器認證：ASME U鋼印/PED CE認證

七、選型流程

1. 1.確定介質性質（腐蝕性、粘度、是否含固體顆粒）
2. 2.計算容積和操作條件（溫度、壓力、周轉頻率）
3. 3.選擇材質和表麵處理等級
4. 4.確定攪拌、傳熱等附加功能
5. 5.校核安裝條件（立式/臥式、支撐方式）
