1、礦用磁選機在應用中存在的問題

（1）我（wǒ）國鐵礦由於貧礦（kuàng）多（占總儲量的97.5%）和伴（共）生礦（kuàng）多（占總儲量的1/3），礦石的硬度比較大，磁選機的（de）磁滾筒筒皮不斷的受到0~15mm以（yǐ）下顆粒狀鐵礦石的衝擊，磨損嚴重（chóng），經（jīng）常發生磁滾筒筒皮（pí）磨破的現象。一旦筒皮磨漏，礦漿進入磁滾筒，吸附在（zài）磁係表麵導致筒皮與（yǔ）磁係之間抱（bào）死，或礦（kuàng）漿進（jìn）入到軸承中導致軸（zhóu）承損壞，致使（shǐ）整台設備毀壞（huài）。

（2）磁係中一般采用鍶鐵氧體磁鋼（gāng）和釹鐵（tiě）硼磁（cí）鋼。其中釹鐵硼磁鋼化學穩定性較差，在磁滾筒內潮濕的空氣中，易出現表麵氧化逐步分層剝落（luò）的現象。鍶（sī）鐵氧體化學穩定性良好，鍶鐵氧體磁（cí）鋼（gāng）一般用環氧樹（shù）脂粘結組固定在磁係中，也存在磁塊易脫落現象。所以無（wú）論是鍶鐵氧體磁鋼還是釹鐵硼磁鋼均有必要進行固定。

2、解決（jué）措（cuò）施

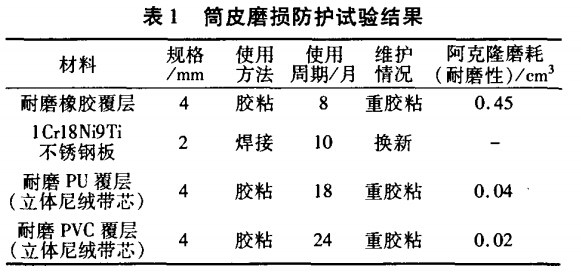

（1）筒皮磨損防護。加筒體防護層是對永磁式（shì）磁選機筒體的一種加固，是延長筒皮壽命的*有效方法（fǎ），既耐磨（mó），又更換（huàn）方便。采用了耐磨橡膠覆層、不鏽鋼板、PU覆層、PVC覆層防治層進行（háng）試驗。試驗結果（guǒ）見表1（數據為平均值）。

通過試驗結（jié）果比較，采用了PVC覆層包裹筒皮、膠粘劑結PVC覆層，可大大（dà）提高了筒皮的使用壽命。

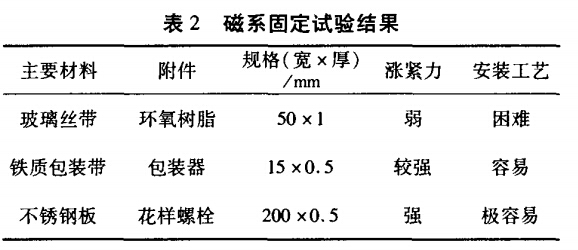

（2）磁係固定（dìng）。采用了玻璃絲帶（dài）塗刷環氧樹脂、鐵質包裝帶、不鏽鋼板對磁係整體進行了包裹試驗，試驗結果見表2。

根據試驗結果，采用了0.5mm厚度的1Cr18Ni9Ti不鏽鋼板包裹磁係。不鏽鋼板兩端接頭用（yòng）薄板夾住並用螺栓加以固（gù）定，*後用螺栓連接，調節漲緊度（dù）。這樣不但對磁係表麵磁（cí）場影（yǐng）響小，而且對磁係有足夠強的包裹漲（zhǎng）緊力，效果顯著（zhe）。采用（yòng）此方法後從未發生過磁塊脫落的情況，徹底解決了磁係固定的問題。

3、結語

（1）對磁滾筒筒皮表麵采用立體尼（ní）絨帶芯PVC覆層防護，大大延長了筒皮覆（fù）層（céng）的使用（yòng）壽命（mìng），減少了（le）停（tíng）車維修時間，節約了維修資（zī）金。

（2）對磁選（xuǎn）機的磁係采用1Cr18Ni9Ti不（bú）鏽鋼板固（gù）定的方法，解決了磁鋼（gāng）在磁係中的脫落，使得磁係部（bù）分的（de）使用壽命達到了（le）8a以上（shàng）。避免了因（yīn）磁鋼脫落引起的磁選機設備事故而造成的停車停產。

轉載請注明來源（yuán）：www.xhjxx.com
