海南某紅（hóng）鐵礦，儲量大，完全裸露於地表，極易露天開采，但礦（kuàng）石品位低，有用成分嵌布粒度微細，選冶困難，迄今未獲得（dé）開采。
對低品位褐鐵（tiě）礦的選礦，國內外積累了許（xǔ）多成熟（shú）技術，包括：①單一重選工藝；②單一浮選工藝，包括正浮選和（hé）反浮選；③選擇性絮凝浮選借助澱粉、腐植酸鹽等對褐鐵礦的選擇性絮凝作用，再通過脫泥或反浮選去除矽酸鹽礦物等。隨著褐（hè）鐵礦選礦工藝研究的發展，出現了眾多類型的（de）聯合流程，包括（kuò）強磁選-正浮選-強磁選流程，強磁選-胺反浮選流程，還原焙燒-磁（cí）選（xuǎn）-浸出流（liú）程等。針對海南某地（dì）褐鐵礦（kuàng）礦石特（tè）性，采（cǎi）用原礦破碎-風選-強磁選-焙（bèi）燒-弱磁選流程，獲得了鐵（tiě）精礦TFe品位（wèi）59.7%、回收（shōu）率69%的（de）指標。
1、原礦性質分析
1.1、工藝礦物學研究

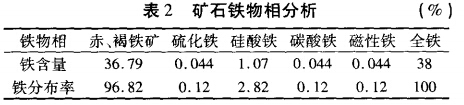

礦石化學成分及鐵物相分析分別見表1、表2。
由礦石的理化性質分析結果可以看出：該（gāi）礦石主要鐵礦物為赤、褐（hè）鐵礦，少（shǎo）量的矽酸鐵、碳酸鐵、硫化鐵和磁性鐵（tiě）。礦石（shí）選礦是去除（chú）矽酸鹽和碳酸（suān）鹽，降低有害元素磷。
2、選礦試驗
2.1、風選試（shì）驗
由於褐鐵礦多數含有大量礦泥，破碎磨礦過程中容（róng）易泥化，因此對褐鐵礦先采用風選，除去一部分中容易泥化（huà），因此對褐鐵礦先采用風選，除去一部分粉（fěn）塵和礦泥。
在粗選試驗中，先將原礦破碎至2mm，對影響分選指標的工藝因素：風量、風（fēng）壓、加料時間進行了（le）條（tiáo）件（jiàn）試驗。
2.1.1、風（fēng）量試驗

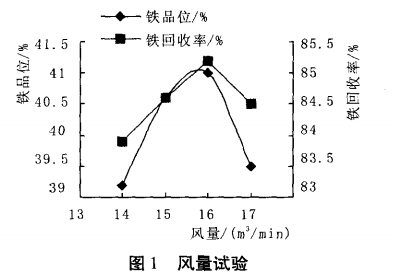

試驗中風壓定為1900Pa；加（jiā）料時間60S；風量分別定為14、15、16、17m3/min。試驗結果見圖（tú）1。
由圖1看出，若風量太（tài）小，褐鐵礦無法被有效地吹起，鐵品位和鐵回收（shōu）率（lǜ）都不高，風選效果（guǒ）不好（hǎo）；風量太大，褐鐵礦大量被吹（chuī）跑了，鐵品位和鐵回收率也不高。從試驗結果看出風量在16m3/min效果較好，確定采用16m3/min風量。
2.1.2、風壓試驗

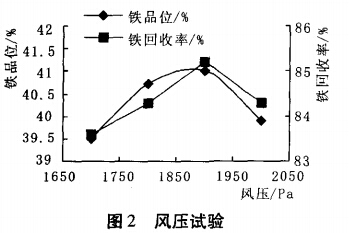

由圖2看出，風壓太小，壓力不夠，導致鐵品位和（hé）鐵回收（shōu）率都不高。從試驗結果看出，風壓應（yīng）以（yǐ）1900Pa為好。
2.1.3、加料時間試（shì）驗

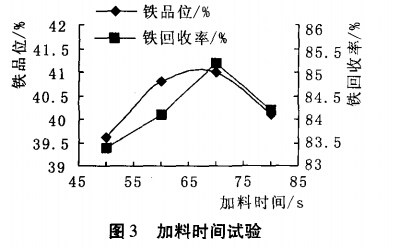

加料時間是（shì）風選的重（chóng）要影響（xiǎng）因素，時間太（tài）短，導（dǎo）致風選不夠完全；時間過長（zhǎng），也不利於風選的進行。由試驗結（jié）果（guǒ）看出，加料（liào）時間（jiān）以（yǐ）60s較好。
2.2、強磁選試驗
褐鐵礦（kuàng）磁性較弱，石英無磁性（xìng），因此對（duì）該礦石的選別可采用強磁選（xuǎn）方案。
以風（fēng）選得到的精礦為對象進行磨礦處理，然後對其進行了不同磁（cí）場強度的（de）條件試驗研究。試（shì）驗結果見表3。
根據表3試驗結（jié）果，確定該方案強磁選磁場強度為636.63kA/m。
2.3、焙燒-弱磁選試驗
將（jiāng）強磁選的產品進行焙燒試驗，產品與還（hái）原劑混勻，在馬弗爐中進（jìn）行還原焙燒，焙燒產品進行磨礦和弱磁選選（xuǎn）別。焙燒條件有還原劑（粉（fěn）煤）用量、焙燒溫度與焙燒時（shí）間，試（shì）驗選定焙燒粉煤用量為給礦的10%左右，溫度為780℃，時間為50min，焙燒礦自然冷卻。

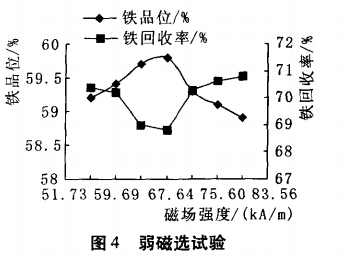

弱（ruò）磁選條（tiáo）件試（shì）驗做了磁場強（qiáng）度，磨礦細度試驗，確定磨礦細度為-200目95%。試驗結果見圖4。

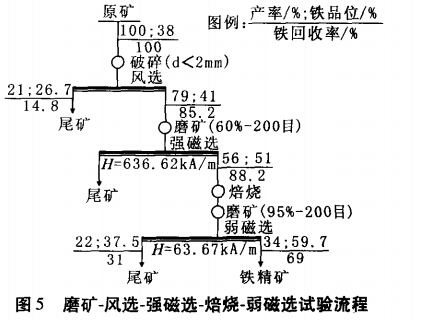

由圖3結（jié）果可以（yǐ）看出，弱磁選磁場強度太低（dī），鐵品位並不高，鐵回收率卻較高；若磁場強度太（tài）高，鐵品位下降，回收率上升，因此磁場強度確定為63.67ka/m。焙燒-弱磁選（xuǎn）選（xuǎn）別條件與指標見圖（tú）5。
3、結語
（1）該礦石已嚴重風化的（de）低品位難選礦石，且（qiě）含（hán）泥量大，解離過程中會形（xíng）成大量沙塵（chén），易泥化，難以沉澱，風（fēng）力分選低品位褐鐵礦能使目前的（de）褐鐵礦分選技（jì）術工藝簡單化，降低選（xuǎn）礦成本，提高了資源利用率，*大（dà）限度的避免（miǎn）了環境汙染，而且幹態的風選收集物在運輸過程中也更（gèng）加方便。我國目前很大儲量的低品位難選褐（hè）鐵礦，若能成功的運用該法分選，將產生極大的經濟價值。該方法更加適合在缺水的地方采用，在我國有更強的實用性（xìng）。該技術關鍵是控製合適的（de）粒度範圍，使雜質與有用成分能夠有效分離。
（2）褐鐵礦為難選礦石，礦石中上有用礦（kuàng）物和脈石礦（kuàng）物之間存在較大磁性差異（yì），通過強磁選（H=636.62kA/m）方法可得到較（jiào）理想（xiǎng）的分選指標。
（3）風選後的精礦通過磨礦進行強磁選，然（rán）後進行焙燒和弱磁選的工藝流程，可以獲得鐵礦品位59.7%、回（huí）收率69%的精礦產品。
轉載請注明來源：www.xhjxx.com
