國外對（duì）赤鐵礦選礦研究較多的國家主要（yào）有美國、巴西等，它們的研究和生產（chǎn）技術（shù）代表（biǎo）了國外（wài）赤鐵礦選礦工藝發展的*高水平。近年（nián）來，國外鐵精礦產品的質量日益向高純方向發展，選礦發展的趨勢是追求高質量、高效益、高收（shōu）率，國外大多數選礦廠生產的鐵精礦品位達到65%以上。我國赤鐵礦石有儲（chǔ）量較（jiào）大、品位低、嵌布粒度細（xì）、成分較複雜的特點，所以選礦技術經濟指（zhǐ）標差。為（wéi）了解決上述問題，從“六五”開始，對赤鐵礦的選礦技（jì）術研究進行了大（dà）量工作，取得了長足進展，並且一些成果得到了推廣應用。我國主要以鞍鋼集團鞍山礦業公司研究（jiū）所的赤鐵（tiě）礦選礦工藝*為成功，達到了國際**的水平。

一、試樣、試劑和試驗方法

1、試樣和試劑

磁鐵礦純礦物的製備：原礦樣來源於河北（běi）鋼（gāng）鐵集團司家營選礦廠重選（xuǎn）精礦（磁鐵礦（kuàng）與赤鐵礦混合（hé）精礦）。先對重選精礦進行磨礦10min，然後再（zài）進行弱磁選（磁（cí）場強度為0.3T），對得一以的弱磁精（jīng）礦再進行磨礦5min，進行多次弱磁選（xuǎn），獲得磁鐵礦純礦物全鐵品位為70.56%。

赤鐵礦純礦物的製備：赤鐵礦的原礦樣，先進行磨（mó）礦（kuàng）7min，通過搖床重選獲得精礦和中礦，再將精礦和（hé）中礦磨（mó）礦3min，進行多段搖（yáo）床重選獲得鐵精礦，再將鐵精礦通（tōng）過弱（ruò）磁（cí）選機，除去強（qiáng）磁性礦物，獲得赤鐵礦純礦物全鐵品位69.06%。

石英純礦物的製備：石英原（yuán）礦經（jīng）破碎人（rén）工手選後，用陶瓷球磨機（jī）磨礦，篩分出0.074~0.038mm供試驗用。因石英（yīng）中含鐵，所以用10%左右的（de）稀鹽酸浸（jìn）泡，以除鐵，再（zài）用蒸餾水反複清洗石（shí）英表麵至中性，烘（hōng）幹備（bèi）用。

NaOH、CaO、TA-230均為分析（xī）純；澱粉為工業品。

2、試驗方法

純礦物浮選試驗在主軸轉（zhuǎn）速為2000r/min的（de）XFG型掛槽式浮選機（jī）上進（jìn）行。每次（cì）取3.0g礦樣，加25ml蒸餾水，調漿（jiāng）2min後，用NaOH調節pH值，攪拌2min，然後依次加入活化劑、抑（yì）製劑、捕收（shōu）劑，浮選2min。泡沫產（chǎn）品和槽內產品分別（bié）烘幹、稱重、計算回（huí）收率。

人工混合（hé）礦包括二次混合（hé）以（yǐ）及三元混合（hé），其（qí）中二元混合包括磁鐵礦-石英、赤鐵礦、石英（yīng）的混合。磁鐵礦（kuàng）-石英（yīng）的（de）人工混合礦的比例是以（yǐ）實際礦石中以磁（cí）欠缺礦為與石英的比例為基礎（chǔ），在此基礎上設計了不同比例的混合礦。赤鐵礦-石英的人工混合礦的（de）比例（lì）是以磁鐵礦-石英混合（hé）礦的（de）比例為基礎，使得對應比例的混合的品（pǐn）位與（yǔ）磁鐵礦-石英混合礦品位相同，在此基礎（chǔ）上設計了不同比例的混合礦。三元混（hún）合礦為磁鐵礦（kuàng）-赤鐵礦-石英的混合。磁欠（qiàn）缺礦-赤（chì）鐵礦-石英的人工混合的比例是以實際礦石中磁鐵礦、赤（chì）鐵礦（kuàng）以及石英的比例為基礎，在混合礦（kuàng）入（rù）選品位相同（確定磁鐵礦與赤鐵礦比例後，加入不同量的石英）的情況下，改變磁鐵礦（kuàng）的含量，在此基礎上設（shè）計了不同比例（lì）的混（hún）合礦。

二、單礦物（wù）試驗

1、pH值對磁鐵礦、赤鐵礦以及石英可浮性的影響

固定捕收劑的用量為100mg/L，澱粉用量為2mg/L，CaO用量為（wéi）50mg/L，探討pH對磁鐵礦、赤鐵礦、石英（yīng）浮選行為的影響，試驗結果如圖1，由圖1可知，隨著NaOH的用量增加，磁鐵礦與赤鐵礦的回收率（lǜ）逐漸增加，pH>10時磁（cí）鐵（tiě）礦與赤鐵礦的（de）回收率基本保持不變，而石（shí）英礦的（de）回收（shōu）率隨著pH的增加逐漸增加，由此可見當礦漿pH>10時，NaOH的用量對（duì）石英礦的浮選影響大於磁鐵礦、赤（chì）鐵礦的浮選。

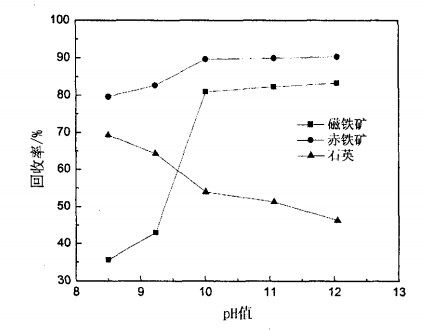

圖（tú）1 pH值對磁鐵礦、赤鐵礦及石英可浮性的影響

2、澱粉用量對磁鐵礦、赤鐵礦及石英可浮性的影響

固定捕收劑的用量為100mg/L，CaO用量（liàng）為50mg/L，調節pH為11.5，改變澱粉（fěn）用量，探討澱粉對磁鐵礦、赤鐵礦、石英浮選行為的影響，試驗結果如圖2，由（yóu）圖2可知，隨著澱粉用量的增加（jiā）磁（cí）鐵礦和赤鐵礦的回收率逐漸（jiàn）增加，當澱（diàn）粉（fěn）用量在4~8mg/L時赤鐵礦回收率的變化要比磁鐵礦回收率的變化顯著，當澱粉（fěn）用量>8mg/L時，磁鐵礦和赤鐵礦的回收率幾（jǐ）乎（hū）沒有變化。

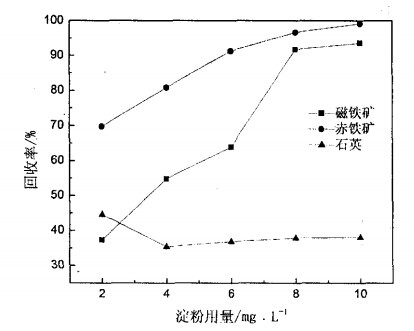

圖2 澱粉用量對磁鐵礦、赤鐵礦及石英可浮性的影響

3、CaO用量對（duì）磁鐵礦、赤鐵礦及石英可浮性的影響

固定捕收（shōu）劑的用（yòng）量為（wéi）100mg/L，澱粉用（yòng）量為2mg/L，調節pH為11.5，改變CaO用量，探討CaO對磁鐵礦、赤鐵礦、石英可浮選行為的影響，試（shì）驗結果（guǒ）見圖3，由圖3可知，CaO對磁鐵礦、赤鐵礦的浮選有一定的（de）影響，隨著CaO用量的增加磁鐵礦以及赤鐵礦的回收率都隨之下降，但影響不大。CaO對石英（yīng）浮（fú）選的影響較大，當CaO用量在30~70mg/L時，石英礦的回收率由28%上升到了81%，由此可見CaO對石英礦的浮選影響遠大於對磁鐵礦、赤鐵礦浮（fú）選的影響。

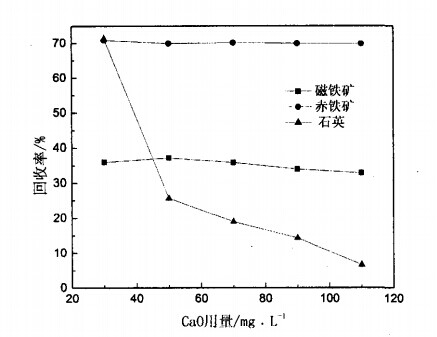

圖3 CaO用量對磁（cí）鐵礦、赤鐵礦及石英可浮性的（de）影響

4、捕（bǔ）收劑對磁鐵礦、赤鐵礦及石英可浮性的影響（xiǎng）

固定CaO的用量為（wéi）50mg/L，澱（diàn）粉用量為（wéi）2mg/L，調（diào）節pH為（wéi）11.5，改變捕收劑用量，探討捕收劑對（duì）磁鐵礦、赤鐵礦、石英浮選行為的影響（xiǎng），試驗結果見圖4，由圖4可（kě）知，捕（bǔ）收劑對磁鐵礦、赤鐵礦的浮選有影響，隨著捕收劑用（yòng）量的增加（jiā）磁鐵礦、赤鐵礦的回收率逐漸下降。由此可知該捕收劑對磁鐵礦、赤鐵礦有一定的捕收作用。隨著捕收劑用量（liàng）的增（zēng）加，石英的回收（shōu）率（lǜ）逐漸增加。

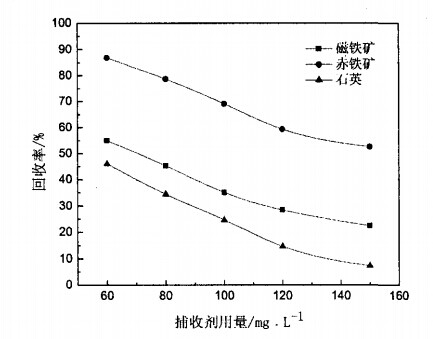

圖4 捕收劑用量對磁鐵礦、赤鐵礦及石英可浮（fú）性的影響

三、人工混合礦試驗

1、二元混合礦試驗

磁（cí）鐵礦-石英混合礦（kuàng）的比例以實際礦石中兩種礦為基礎，赤鐵礦-石英混礦的比例以磁鐵礦-石英混合礦的（de）比例為基礎，把兩種不同的混合礦配成相同的（de）品位，在相同的浮選條件下，赤鐵礦-石英混合礦的浮選精礦品位要高於磁鐵礦-石英混合礦的（de）浮選（xuǎn）精礦的品位。

2、三元混合礦試驗

磁鐵礦-赤（chì）鐵（tiě）礦-石英的人（rén）工混合礦的比例是以（yǐ）實際礦石中磁（cí）鐵礦、赤鐵礦以及石（shí）英的比例為（wéi）基礎，在混合礦入選品位相同（確定磁鐵礦與赤（chì）鐵礦比例後，加入不同量的石英）的情況下，改變磁鐵礦的（de）含量，在此基礎上設（shè）計了不同比例的混（hún）合礦。對（duì）回收產物進行化學分析，具體實驗結果詳（xiáng）見圖5。

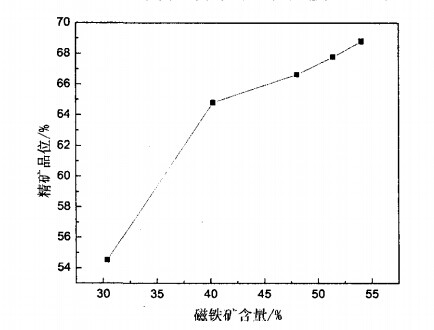

圖5 磁鐵礦含量與精（jīng）礦（kuàng）品位關係圖

由圖可知隨著（zhe）磁鐵礦含量的增加，浮選精礦的品位（wèi）逐漸增加。磁鐵礦（kuàng）含量（liàng）由30%上（shàng）升到55%，精礦的（de）品位由（yóu）54%上升到68%，由（yóu）此可知磁鐵礦有利於赤鐵礦的浮選。

四、結語

單礦物（wù）浮選結果表明，當礦漿pH>10時，NaOH的用量（liàng）對石英（yīng）礦的浮選影響大於磁鐵礦、赤（chì）鐵礦的浮選。澱粉對赤鐵礦的（de）抑製效（xiào）果強（qiáng）於磁鐵礦及石英。CaO對石（shí）英礦的浮選影響遠大於對磁鐵礦、赤鐵礦浮選的影響。人工混合（hé）礦浮選（xuǎn）結果表明磁鐵礦對赤鐵礦的浮選精礦品位的提高（gāo）有一（yī）定的促進作用。
