稀土永磁滾筒式磁選機在磨料行業的應用

時間：2017-03-09 19:20:31 來源：本站

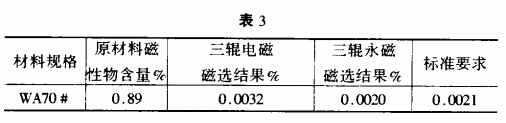

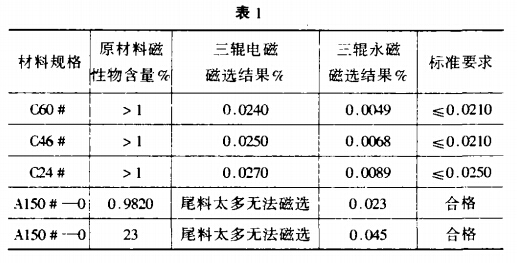

這裏介紹稀土永磁滾筒式磁選機的工作原理、結構及主要參數。對碳化矽、剛玉等磨料進行工業性分選並與電磁三混磁選機進行了對比試驗結果表明永磁滾筒式磁選機具有結構緊湊、節約能源、調整方便、維修費用低等特點，尤其是在大生產中顯示了它獨特的優越性。

1、前言

磨料中混雜於結晶塊中的鐵雜質及破碎加工過程中混入鐵磁性物質在製造磨具中會造成大師鐵斑。不僅影響外觀質量，降低磨料的磨削性能，而且使磨具質量下降甚至造成廢品，因此，磁選除鐵對於任何一種磨料的製粒工序都是必不可少的，用於磨料磁選的設備主要有三輥電磁磁選機。近二十年來，隨著稀土永磁磁體的應用，磁選技術得到了驚人的發展。稀土永磁體具有優良的性能，可以製成各種性能優良的稀土永磁磁選機，采用釹鐵硼磁體製造的稀土永磁滾筒式磁選機與電磁磁選機相比具有幾個明顯優點：（1）永磁體不須電源本身就有磁性，也不須任何冷卻液體。故磁選機的結構簡單，成本及維修費用低。（2）磁場強度穩定。這裏介紹一種稀土永磁滾筒式磁選機的結構，工作原理及在磨料行業應用狀況，旨在增進了解能製訂一套合理的磨料行業磁選工藝。

2、稀土永磁滾筒式磁選機的研製

2.1、滾筒式磁選機的結構

用於磨料磁選的永磁滾筒式幹式磁選機采用多滾筒傾斜布置，在單台設備上采用弱中強三種不同場強，使之具有弱、中、強磁選機連續磁選的效果。主要有料鬥、電磁振動給料機裝置，磁係搖擺裝置等部分組成。物料由料鬥進入電磁振動給料機，通過調整給料機的振幅來實現給料。機體上設有三個出料口，前一個是非磁性物出料口，後一個是磁性物出料口，中間是混合物出料口。滾筒采用固定磁係與搖擺磁係相結合的磁係結構。作業時根據磨料中磁性顆粒的磁性、粒度、比重及對產品的質量要求，調節滾筒轉速，給料厚度和調整板與滾筒的位置，使其達到*佳分選效果。

2.2、滾筒式磁選機的工作原理

物料的磁選是在永磁滋筒非均（jun1）勻磁場中借助於磁力與機械力對顆粒的作用，來實現對物料分選的。當被選物料通過磁場時，由於磁性顆粒與非磁性顆粒所受磁力的不同，磁性顆粒在扇形磁場區內受磁力作用吸附在圓筒表麵，並做多次磁翻滾脫離磁場區後，從磁性物出口排出。非磁性顆粒在離心力的作用下。被拋離滾筒表麵從前一個非磁性物出口排出，中間口排出的顆粒為混合物料。

2.3、磁路設計與磁力計算

筒式磁選機磁係采用釹鐵硼磁體組合而成，開放式磁路設計，並將磁係設計成漸開線狀，通過91黄片多年的深入研究。91黄片將上麵**輥的磁係設計成沿滾筒軸向同極，滾筒圓周方向N.S排列，並采用搖擺動磁係。下麵兩輥設計成治療筒圓周方向同極，滾筒軸向N.S排列，采用固定磁係。

物料在分選時所受力磁力的計算：

磁力：Fm=mXHdH/dx

式中：m為物料顆粒質量，X為磁化率，H為磁場強度，dH/dx為磁場梯度

從式中可以看出，隻有采用合理的磁場強度和磁場梯度，才能提高磁力。

2.4、滾筒式磁選機的主要技術參數

三輥永磁磁選機的主要技術性能如下：

1、滾筒直徑：400mm

2、滾筒有效長度：750mm

3、生產能力：1.5~3t/h

4、入選粒度：0.045~6mm

5、滾筒轉數：50~260r/min

6、滾筒表麵*高磁感應強度
